VPC 생성하기



리전은 버지니아로 세팅하고 진행하겠습니다. 우측 상단에서 리전을 버지니아로 변경해줍니다.



AWS 에서 AWS VPC 서비스로 메뉴로 이동합니다.

VPC 선택



VPC 서비스의 좌측 메뉴에서 Your VPCs 를 클릭합니다.

좌측 Your VPCs 클릭



우측의 Create VPC 버튼을 클릭합니다.

우측 Create VPC 클릭



Name tag와 IPv4 CIDR 입력 후 Create VPC 버튼을 클릭하여 VPC 생성합니다.

  • Resources to create : VPC only 선택
  • Name tag : mgmt-vpc 입력
  • IPv4 CIDR : 10.0.0.0/16

VPC 생성

생성된 VPC를 확인합니다.

VPC 확인



 Subnet 생성하기

이중화 요건을 고려하여, public/private subnet 각각 2개씩 생성합니다. 또한 Single point of failure를 고려하여 각각 다른 availability zone에 생성할 예정입니다.



VPC 서비스의 좌측 메뉴에서 `Subnets` 클릭 및 `Create subnet` 버튼 클릭합니다.

Create subnet 클릭



1-3-2. VPC ID에 이전 단계에서 만든 VPC를 선택한다.

  •  mgmt-vpc 선택

VPC 선택

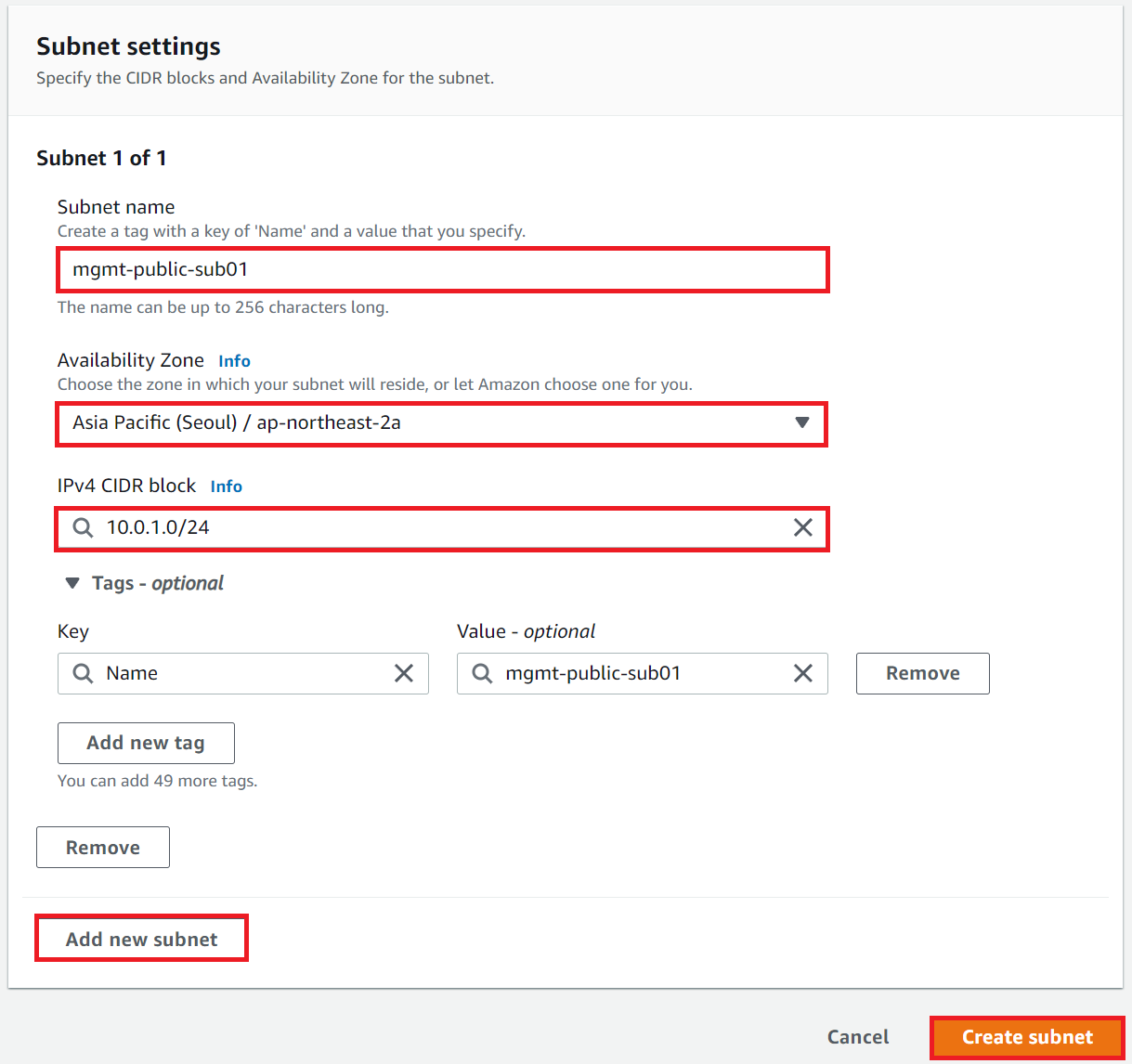

Public subnet 2개, Private subnet 2개를 생성할 정보를 작성합니다.

  • Subnet name, Availability zone, CIDR 입력하여 생성할 subnet 정보를 입력합니다.
  • Add new subnet 버튼 클릭하여 생성할 Subnets 정보를 이어서 작성합니다.



 Availability Zone(AZ)은 이중화를 위해 편의상 서로 다른 AZ(a와 c)를 선택합니다.

  • 버지니아 리전은 us-east-1a와 us-east-1c

Subnet은 반드시 아래 예시의 1번과 같이 a와 c존 두개만 사용하도록 설정합니다.
(Subnet 생성 시 반드시 체크를 수행)

  1. us-east-1a, us-east-1c ⭕️
  2. us-east-1a, us-east-1b, us-east-1c, us-east-1d ❌
  • mgmt-public-sub01 / us-east-1a / 10.0.1.0/24
  • mgmt-public-sub02 / us-east-1c / 10.0.2.0/24
  • mgmt-private-sub01 / us-east-1a / 10.0.10.0/24
  • mgmt-private-sub02 / us-east-1c / 10.0.11.0/24

subnet setting

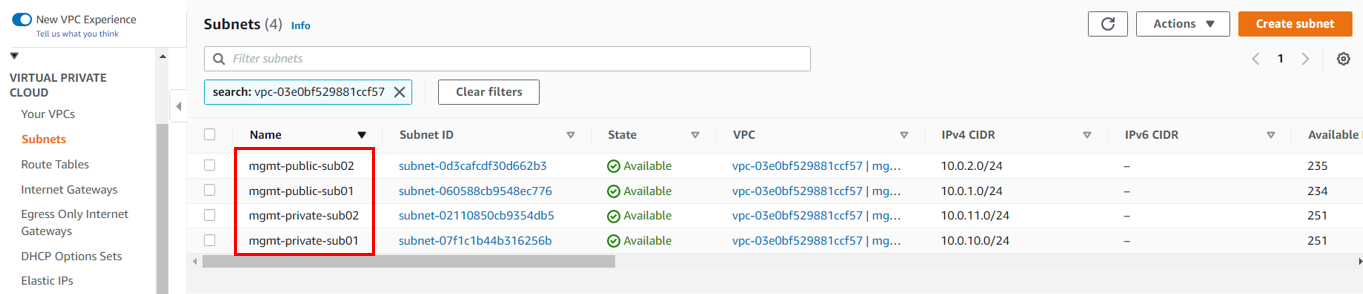

생성된 4개의 Subnet 목록을 확인합니다.

subnet 목록 확인

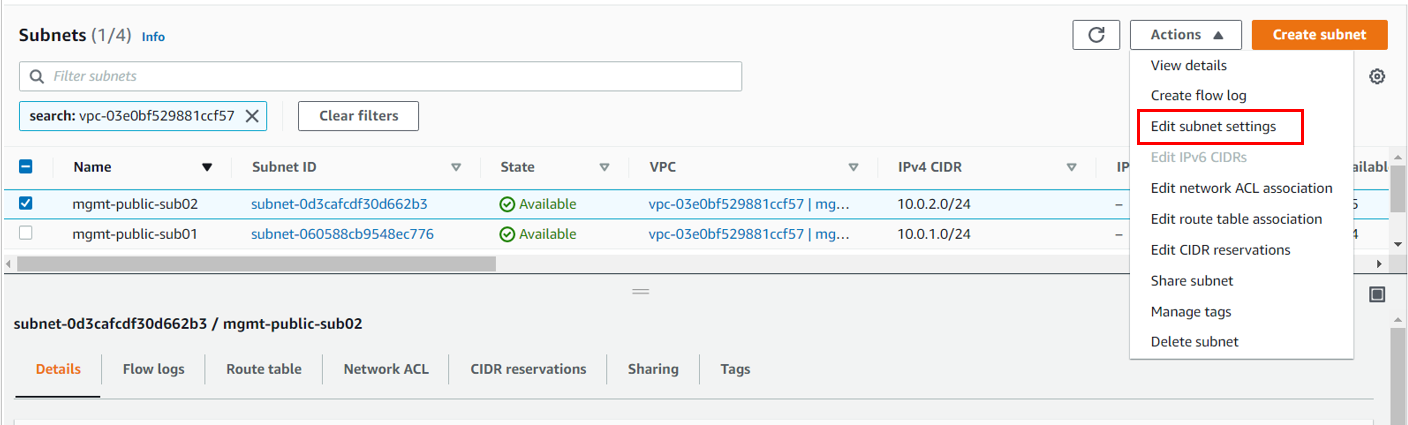

public subnets은 각각 체크박스를 선택한 후, Action > Edit subnet settings 클릭하여 설정값을 변경할 예정입니다.

  • mgmt-public-sub01 선택 후 설정값 변경
  • mgmt-public-sub02 선택 후 설정값 변경

Edit subnet settings

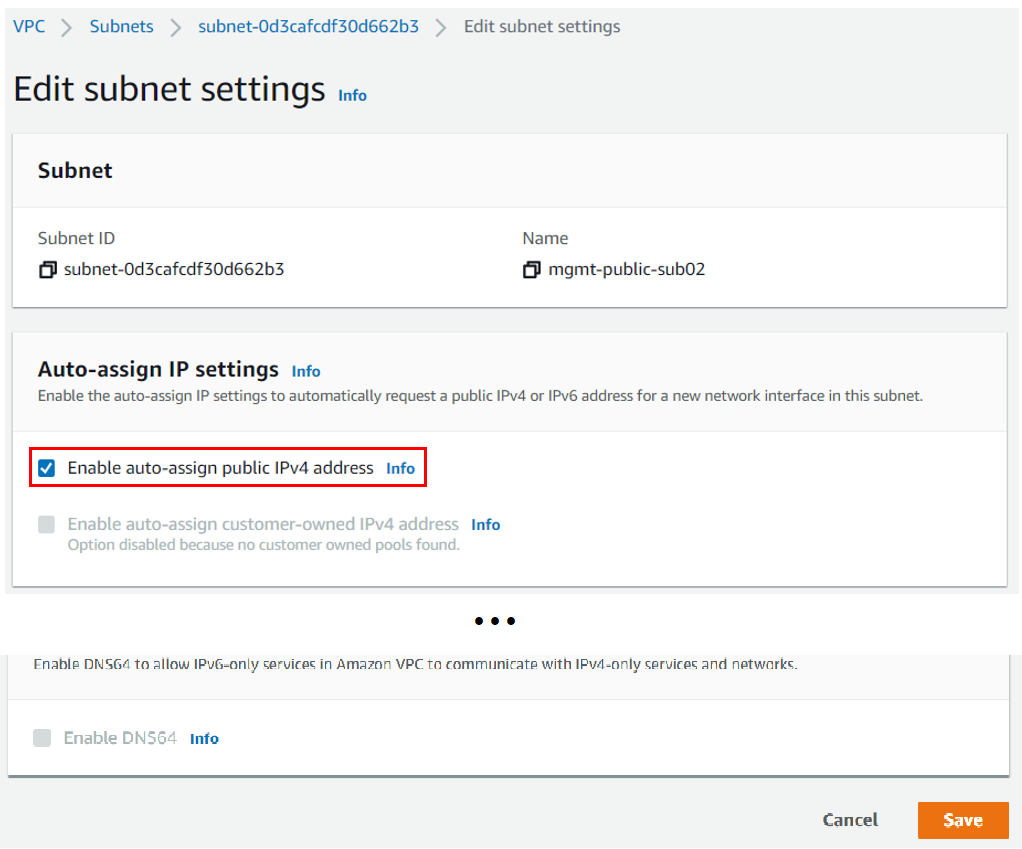

Auto-assign IP settings의 Enable auto-assign public IPv4 address을 선택한 후에 save 버튼 클릭하여 저장합니다.

  • 향후 public subnets 안에 생성되는 리소스에 자동적으로 EIP(공인 IP)가 할당될 수 있도록 Auto-assign IP Settings 설정을 변경합니다.

Edit subnet settings



마무리

이번 포스팅에서는 버지니아 리전에서 VPC 생성하기, Subnet 생성하기에 대해서 알아 보았습니다.

다음 시간에는 이번 시간에 이어서 Internet Gateway 생성하기와 NAT Gateway 생성하기에 대해 알아보도록 하겠습니다.
